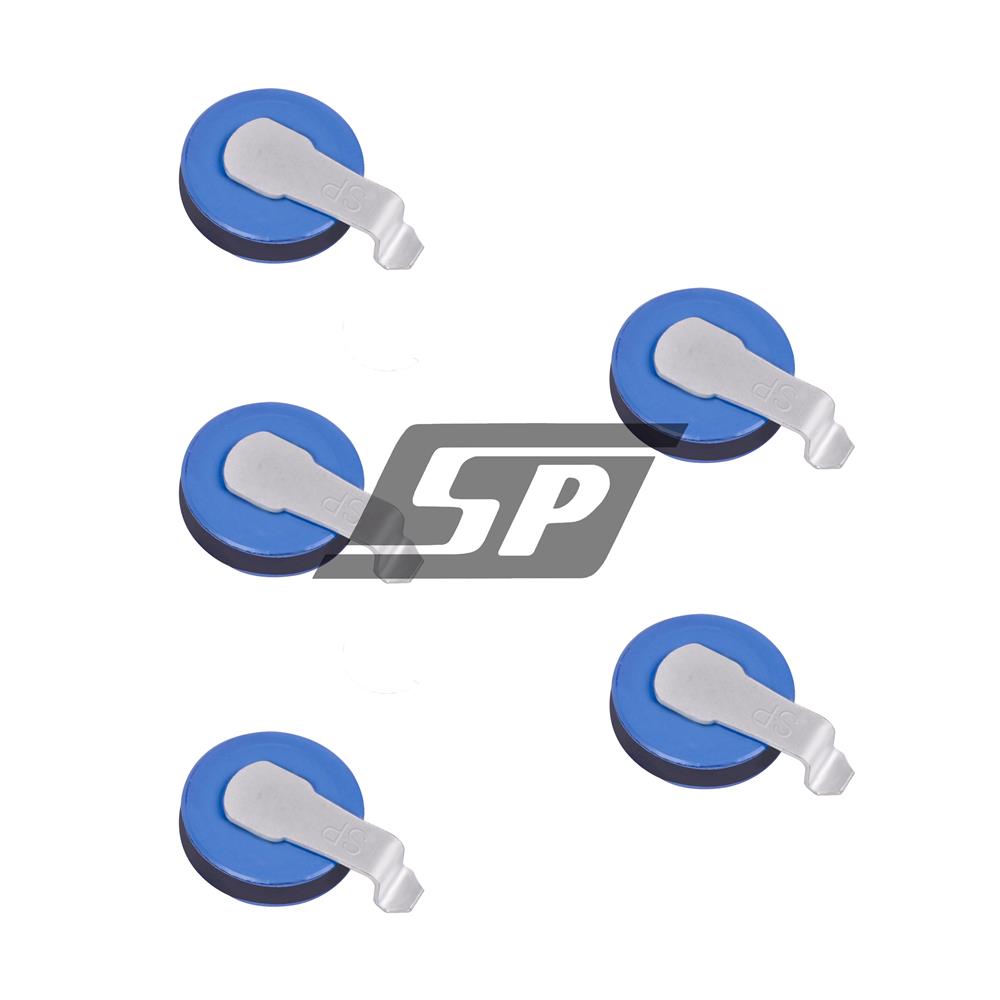

SMD贴片压敏电阻

型号/规格：
5D、7D、10D
品牌/商标：
SP
环保类别：
无铅环保型
产品主要用途：
家用电器
功率分类：
小功率（＜1W）
精度类别：
普通型
外形结构特征：
圆片型
引出线类型：
径向引出
包装形式：
卷带编带包装

发布询价信息

普通会员

企业名：厦门市三宝盈科电子有限公司

类型：原厂制造商

电话： 13423808781

手机：13423808781

联系人：黄炜尊

QQ：

邮箱：sales1@spptc.com

地址：福建厦门厦门市海沧区东孚街道鼎山中路18号

产品分类

电阻器(8)
∟ 热敏电阻(7)∟ 压敏电阻(1)

新品上架

商品信息 更新时间：2025-12-04

SMD贴片型压敏电阻

SPVDRH系列贴片型压敏电阻是我司与华南理工大学合作研发推出的一款全新产品。

1 应用领域

绿色照明、电工仪表、安防设备、通讯设备、家电等产品的防护

2 产品特点

- 贴片封装

- 单价低

- 节省人工

- 采用高能量压敏芯片

- 吸收能量密度大、脉冲性能好
3 外形尺寸

5D、7D、10D

型号规格	F	W	L	H	D1	D2	D3
SPVDRH-5D271K	5.75	2.5	2	2.2	5.0	4.2	2.8
SPVDRH-5D471K	5.75	2.5	2	3.2	5.0	4.2	2.8
SPVDRH-5D511K	5.75	2.5	2	3.2	5.0	4.2	2.8
SPVDRH-7D271K	6.75	2.8	2	2.2	6.8	5.0	3.6
SPVDRH-7D471K	6.75	2.8	2	3.2	6.8	5.0	3.6
SPVDRH-7D511K	6.75	2.8	2	3.2	6.8	5.0	3.6
SPVDRH-10D271K	8.25	3.0	2	2.2	9.8	6.0	4.6
SPVDRH-10D471K	8.25	3.0	2	3.2	9.8	6.0	4.6
SPVDRH-10D511K	8.25	3.0	2	3.2	9.8	6.0

4 主要电气性能

项目型号规格	压敏电压 V@1mA	漏电流 I	非线性系数	限制电压 Clamping Voltage		脉冲电流耐受Maximum Peak Current @8/20μs (A)
项目型号规格	（V）	(μA)	α	Max.(V)	Ip (A)	1time	2times
SPVDRH-5D271K	270±10%	≤10	≥30	455	5	800	500
SPVDRH-5D471K	470±10%	≤10	≥30	775	5	800	500
SPVDRH-5D511K	510±10%	≤10	≥30	845	5	800	500
SPVDRH-7D271K	270±10%	≤10	≥30	455	10	1750	1250
SPVDRH-7D471K	470±10%	≤10	≥30	775	10	1750	1250
SPVDRH-7D511K	510±10%	≤10	≥30	845	10	1750	1250
SPVDRH-10D271K	270±10%	≤10	≥30	455	25	3500	2500
SPVDRH-10D471K	470±10%	≤10	≥30	775	25	3500	2500
SPVDRH-10D511K	510±10%	≤10	≥30	845	25	3500	2500

5 耐脉冲性能测试方法

5.1 耐脉冲性能 I(8/20μs 雷电波)

实验方法：从批号中抽取两组各 10 只贴片压敏电阻，测试压敏电压、漏电流、非线性系数三参数，其中一组施加峰值为 1.75kA 雷电脉冲yi次，另一组施加峰值为 1.25kA 雷电脉冲两次（间隔 60 秒），冷却后测试样品压敏三参数。试验后，要求样品外观无可见损伤，压敏电压变化率 ≤10%，试验后漏电流 ≤30μA ，非线性系数≥20。

5.2 耐脉冲性能 II(8/20 -1.2/50μs 组合波)

实验方法：从批号中抽取 10 只贴片压敏电阻，测试压敏三参数，施加开路电压和短路电流峰值分别为 2kV/1kA 组合波脉冲 40 次（两次之间间隔 60 秒，每隔 5 次转换脉冲信号方向），冷却后测试样品压敏三参数。试验后，要求样品外观无可见损伤，压敏电压变化率 ≤10%，试验后漏电流 ≤30μA ，非线性系数≥20。
