基于米尔安路飞龙派FPGA FPSoC+baremetal硬核开发

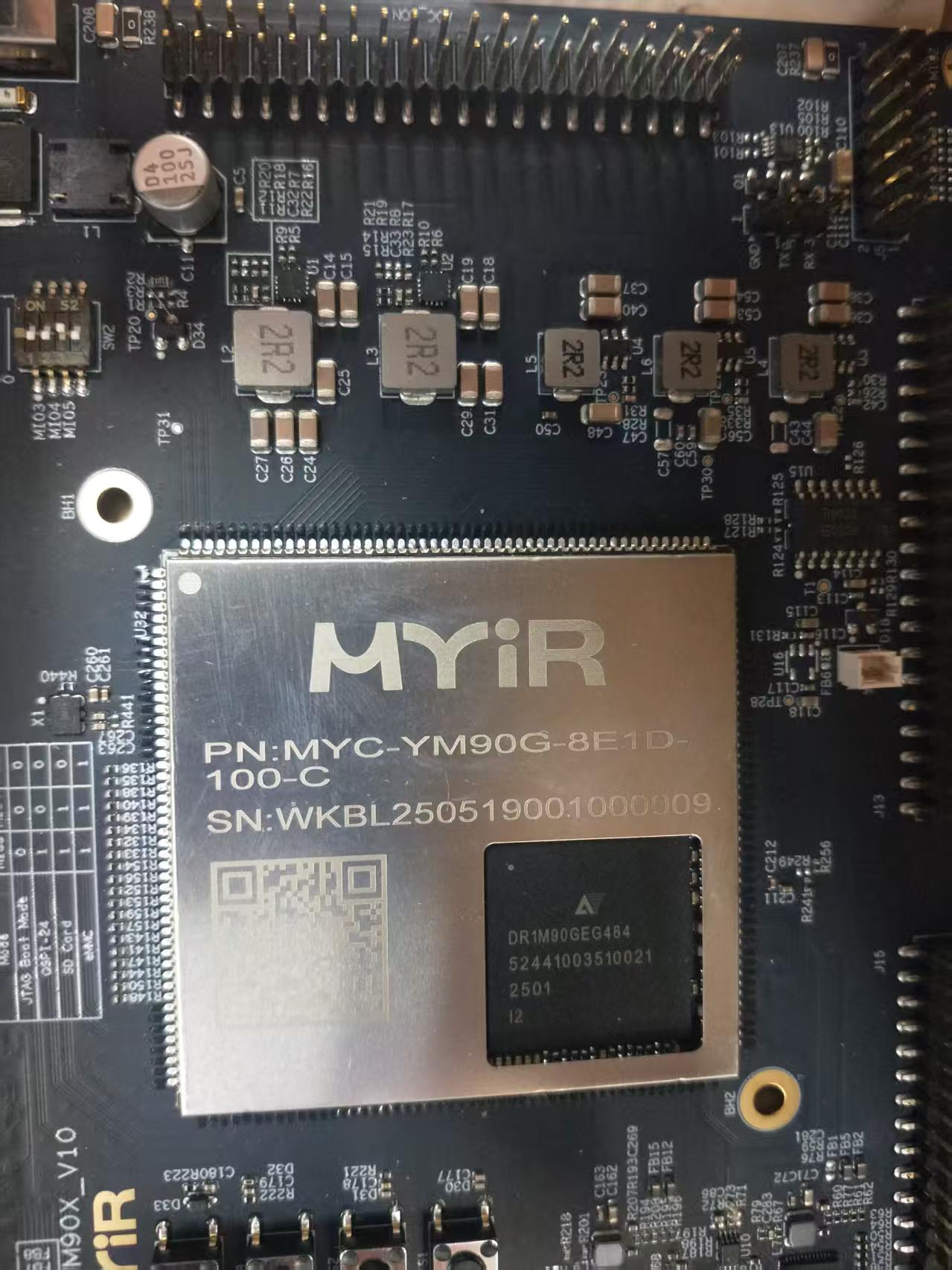

1 感谢提供参与评测的机会。首先收到了开发板如下。

这个是米尔YM90G模块及其开发板，适合嵌入式开发。采用安路科技的FPSOC。
按照原来的计划，使用这个进行电机控制最方便的就是baremetal硬核开发，直接用verilog搞起来。
2 下载并安装TD，不过需要先申请license登录安路官网注册并提交需求就好。

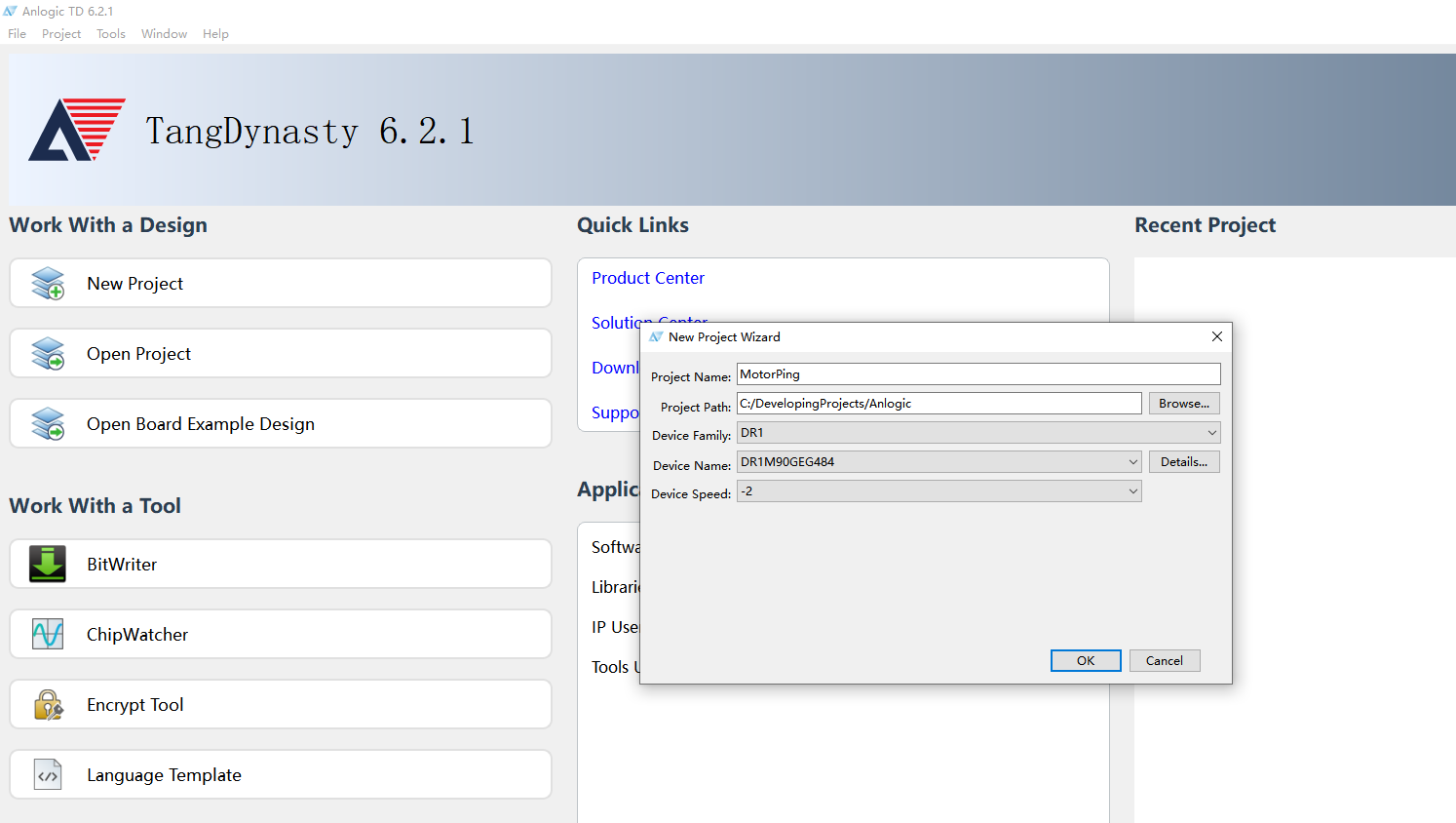

这个是安装完以后的，创建新工程，

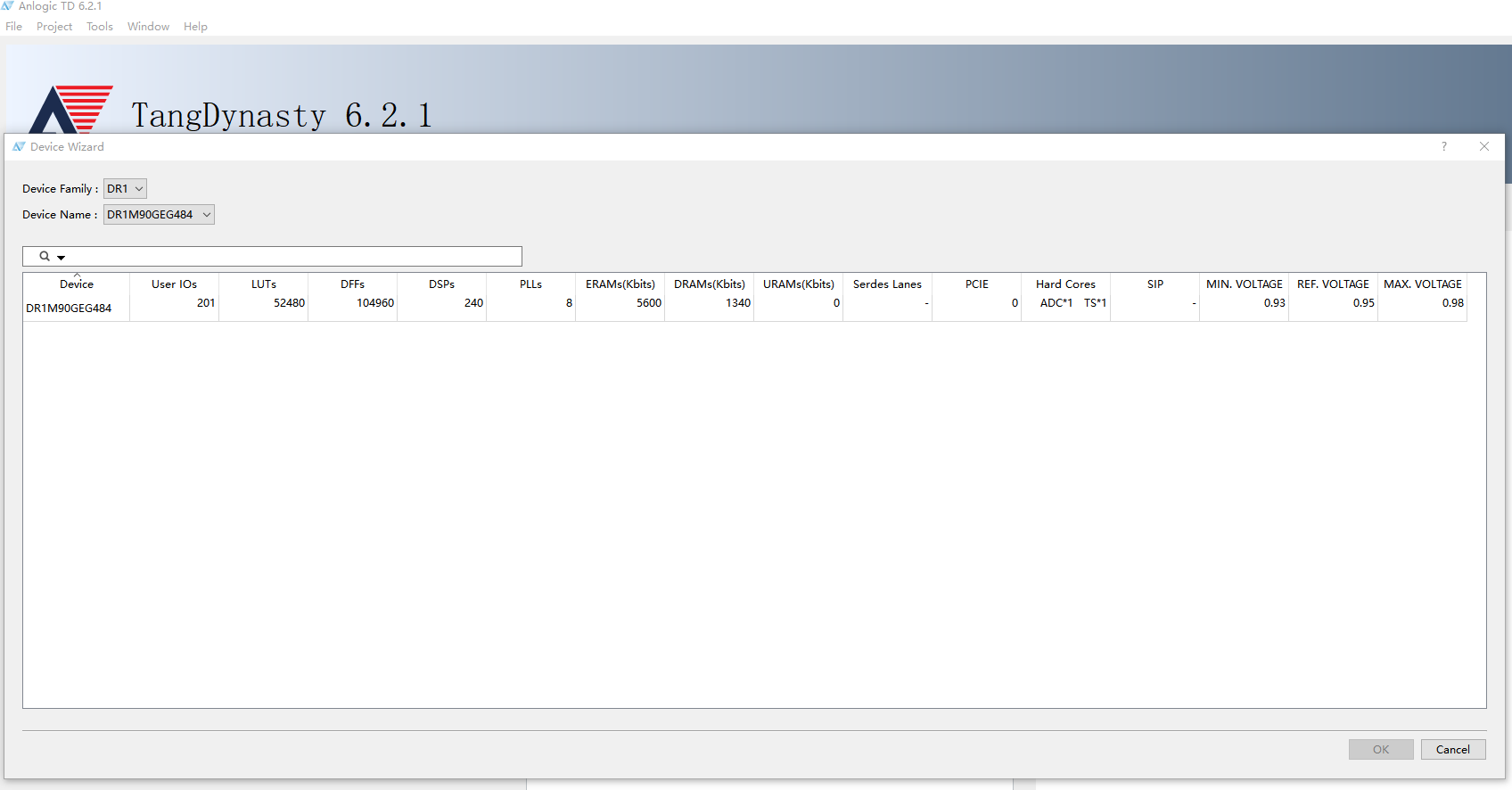

其中，最重要就是选对芯片，这里使用了52480单元LUT

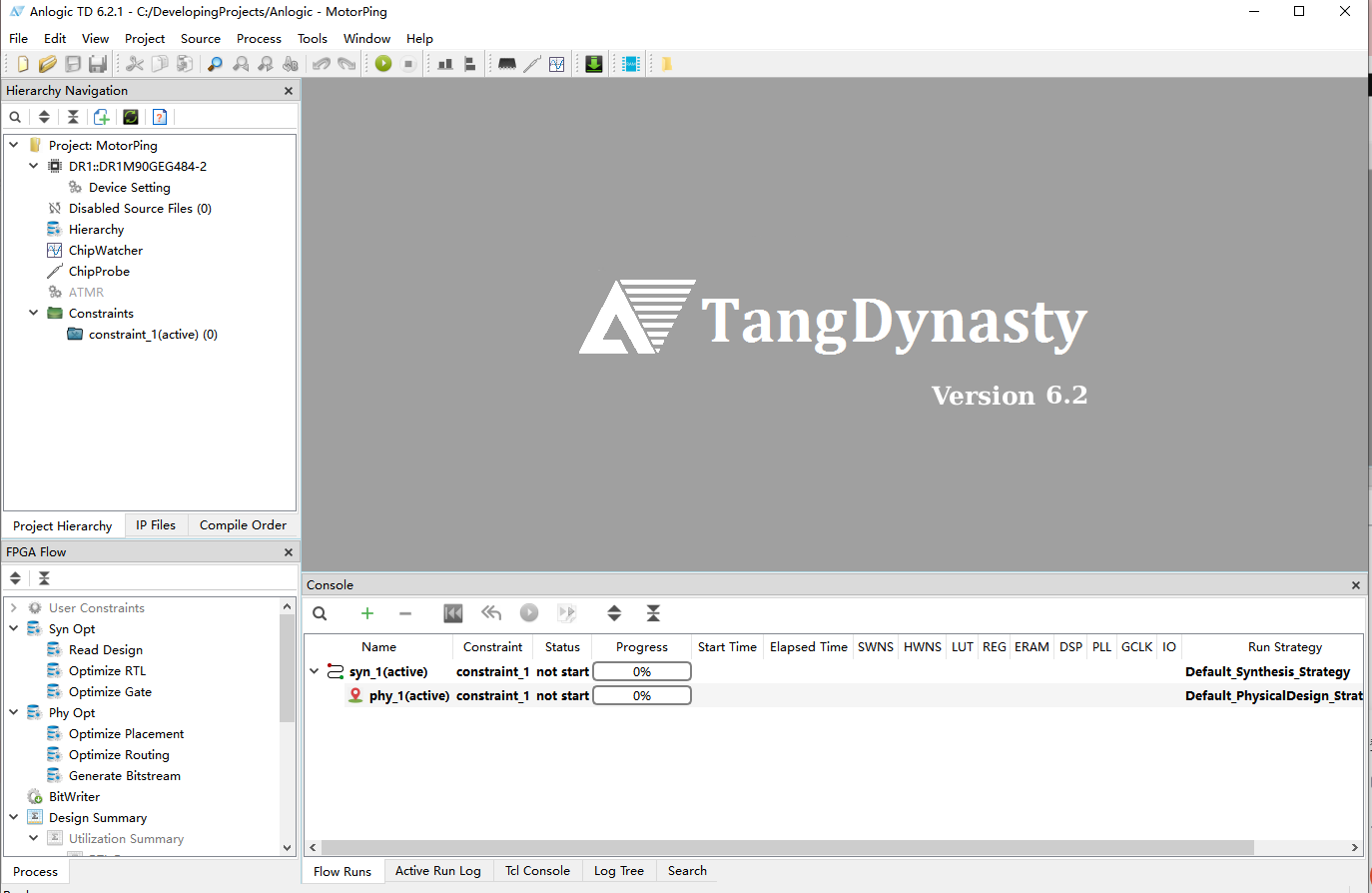

然后就进入了开发界面，这个和Xilinx的界面非常相似，不过明显精简了很多，更好使用了。

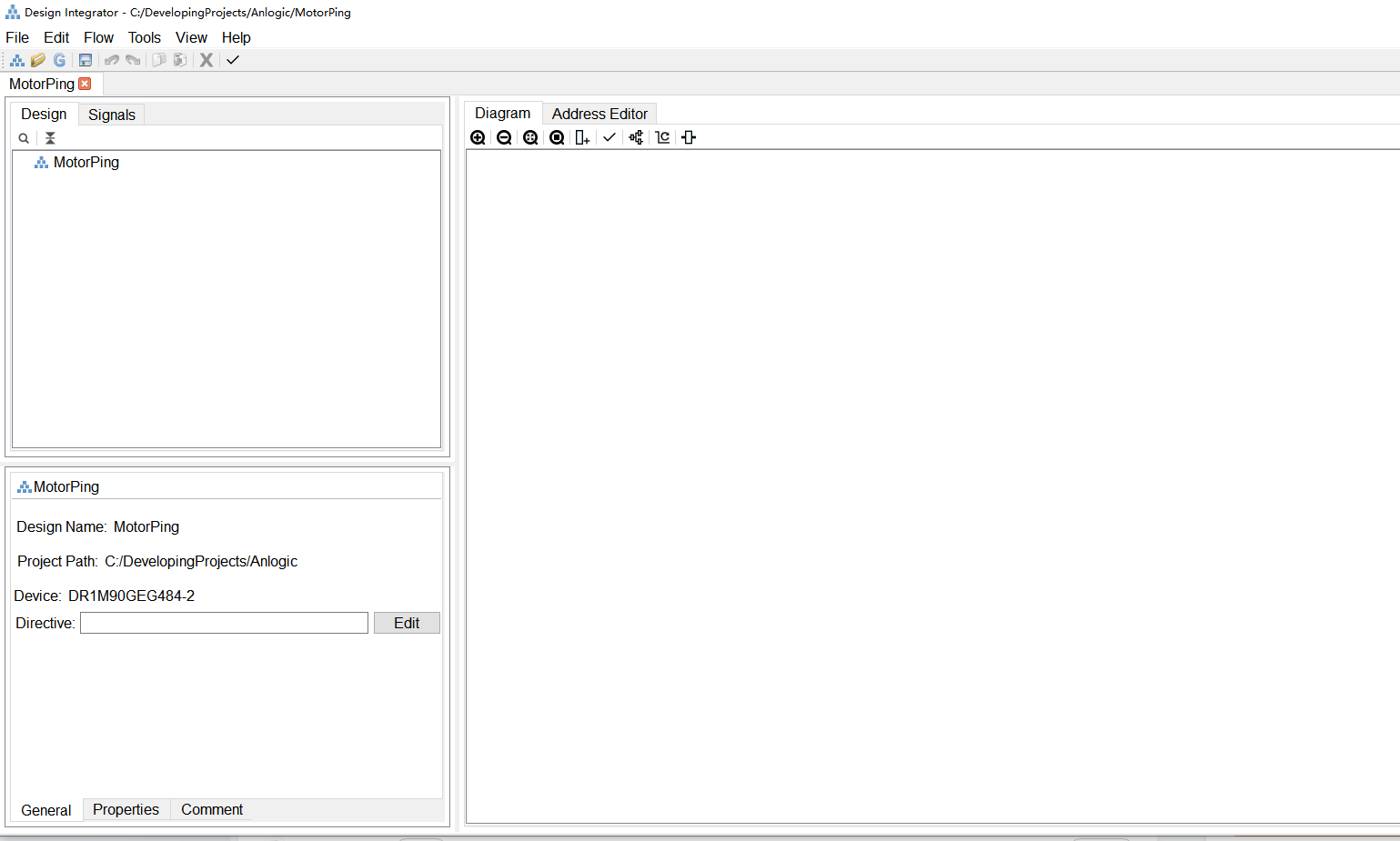

启动之后需要创建block diagram，这个是另外启动了一个flow程序实现的。

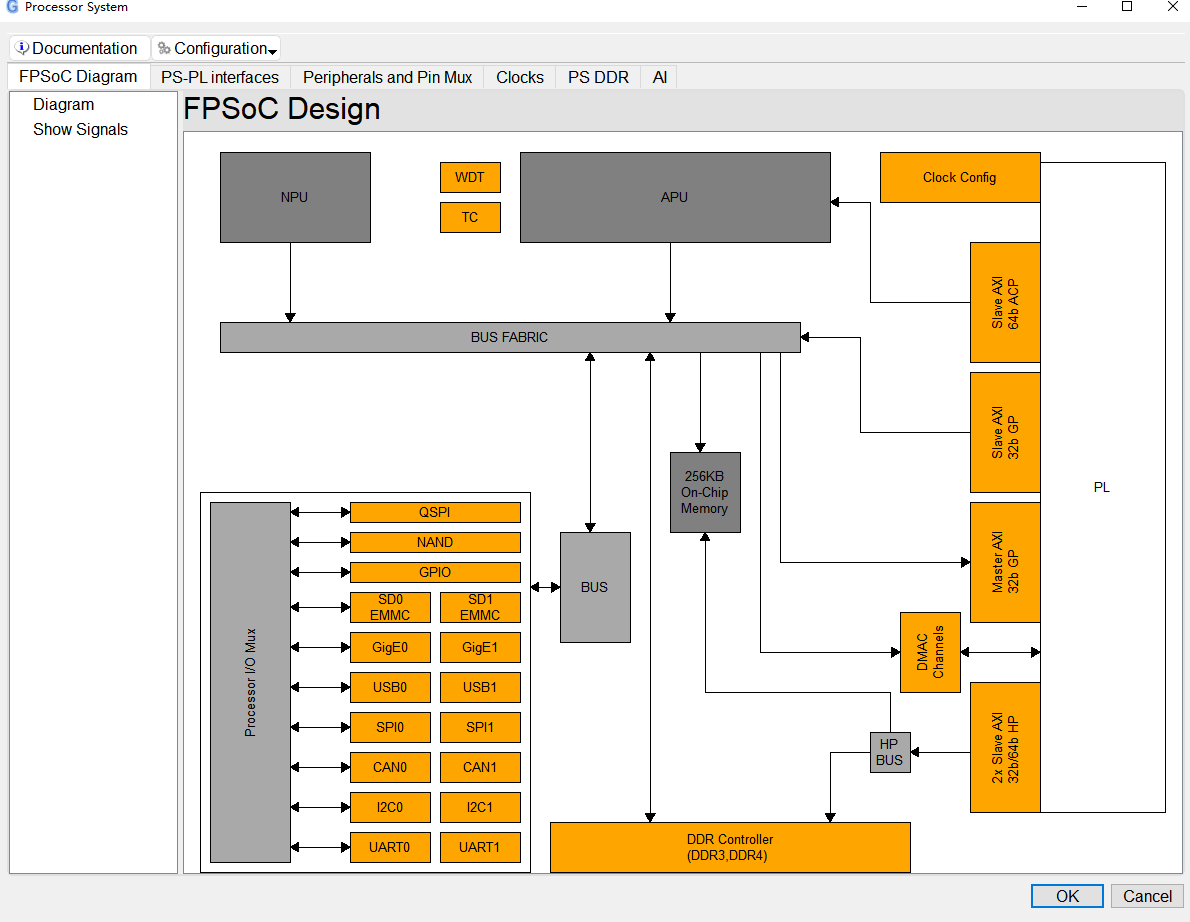

选择IP，添加ARM core，这个竟然是免费的，那么用起来就好了很多。也更具有兼容性。对比xilinx是自有的软内核，用起来免版税，不过，兼容性就差一下了。

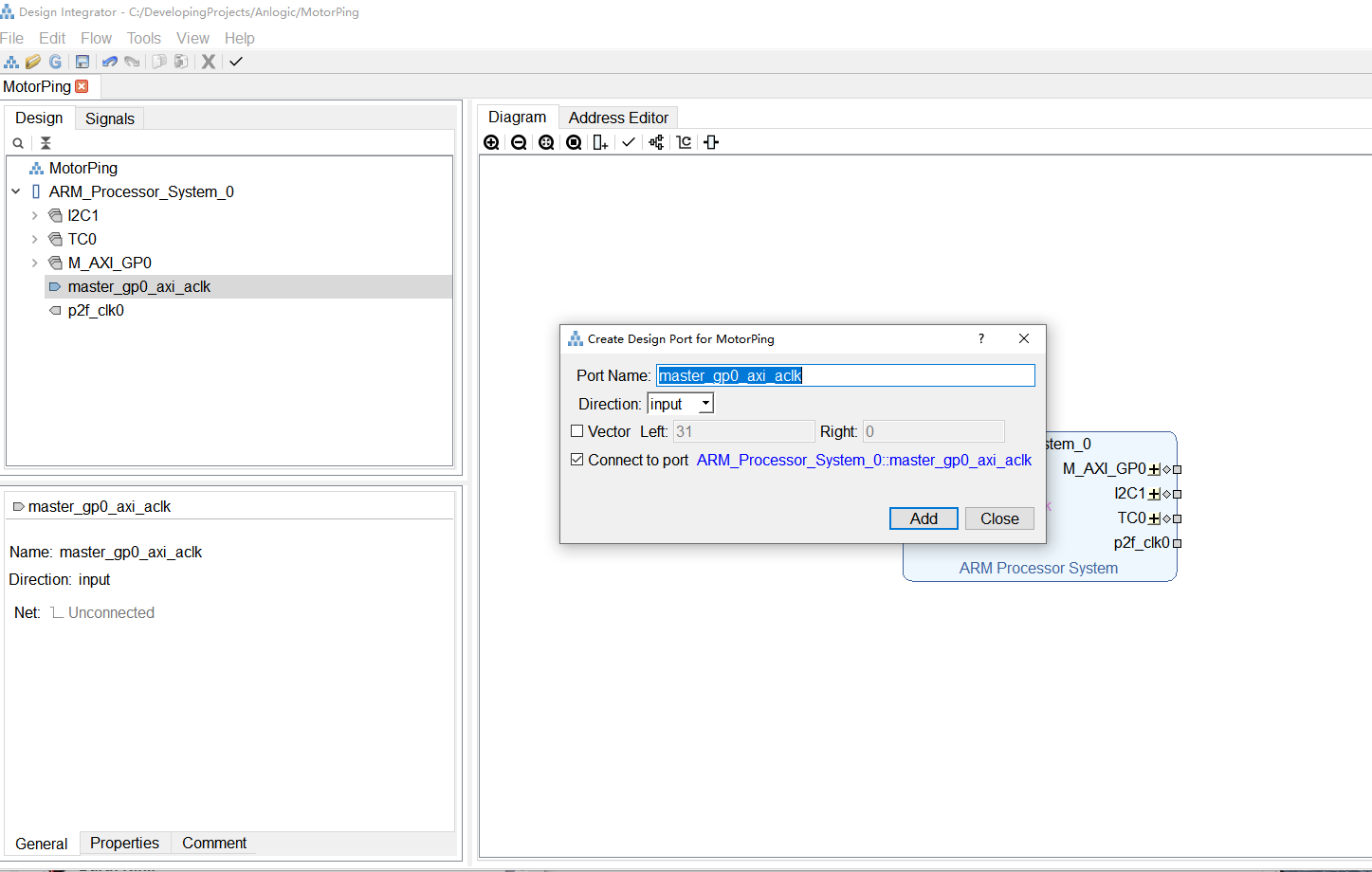

随后就是添加总线，时钟，定义外设，DDR设定等。

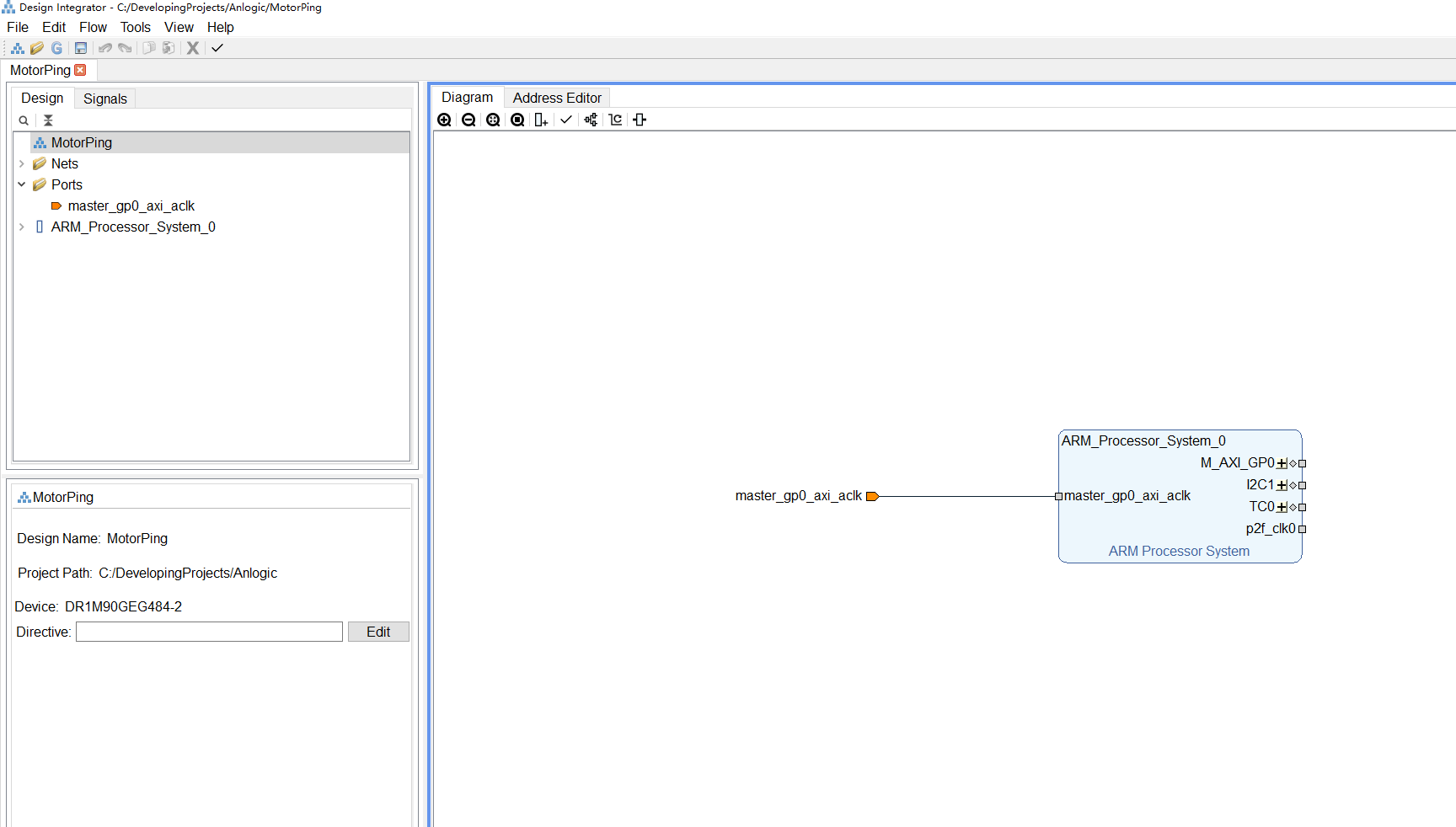

这个就是最后生成的最简设计图，包括了UART，GPIO外设，这个好用的就是外设是绑定的，不用再选择定义了，减少了导入board 限制的过程。

然后这个需要导出一个硬件设计的hdf文件，以便在FD中使用。
当然，在这个环境里，可以直接用verilog编写逻辑，直接下载到开发板的。

3 FD的下载和使用
这个是导入了FD并开发代码。首先创建工程，需要导入前面用TD开发的硬件定义hdf，相当于自己设计了一个arm内核。
在FD中，就对这个arm内核进行软件开发。
这个是创建时启用的范例UART代码，看起来是否很熟悉。

#include<stdio.h>

#include<math.h>

#include<time.h>

#include"al_core.h"

#include<stdlib.h>



AL_S32main()

{

constAL_CHAR *str = "Hello World From Anlogic!";



if (AL_BSP_VERSION_PATCH == 0)

printf("%s \r\n""BSP version:%s.%d.%d\r\n", str, AL_BSP_NAME, AL_BSP_VERSION_MAJOR, AL_BSP_VERSION_MINOR);

else

printf("%s \r\n""BSP version:%s.%d.%d.sp%d\r\n", str, AL_BSP_NAME,

                                                AL_BSP_VERSION_MAJOR, AL_BSP_VERSION_MINOR, AL_BSP_VERSION_PATCH);



printf("    __  __     ____         _       ______       __    __ \r\n");

printf("   / / / /_   / / /___     | |     / / __ \\_____/ ____/ / \r\n");

printf("  / /_/ / _ \\/ / / __ \\    | | /| / / / / / ___/ / __  /  \r\n");

printf(" / __  /  __/ / / /_/ /    | |/ |/ / /_/ / /  / / /_/ /   \r\n");

printf("/_/ /_/\\___/_/_/\\____/     |__/|__/\\____/_/  /_/\\__ _/    \r\n");



return 0;

}

在这个FD中，可以直接用program命令把代码编译并下载到开发板中。这个，可以下载到RAM中，能够正确运行，但是断电就没有常驻了，随后可以下载到外部存储，然后跳线启动，就可以实现完整的开发了。

4 小结
这个过程花了不少时间，使用起来很方便。不过，最后下载到开发板的时候，发现，开发板配套的下载器只是一个TTL转换线，读取串口数据通信的。
不是JTAG下载线，这个还是一个专用的AT-LINK,在anlogic的官网可以找到。
不过，我在米尔TB站寻求购买时，发现，现在只有一个Xilinx的下载器，不知道是否能够兼容啊。
因为前面花了不少时间在开发环境，就等不了这个快递和退货周期了。这个部分的测试就先记录一下。
感觉，开发起来非常丝滑，自定义配置的比较少。相比xilinx的开发，在总线，位宽，速率都要自己熟悉，一个不熟悉就不能编译过去，感觉非常友好。
这个对于开发者应该是非常适合的。而且这个性价比应该是超级好。

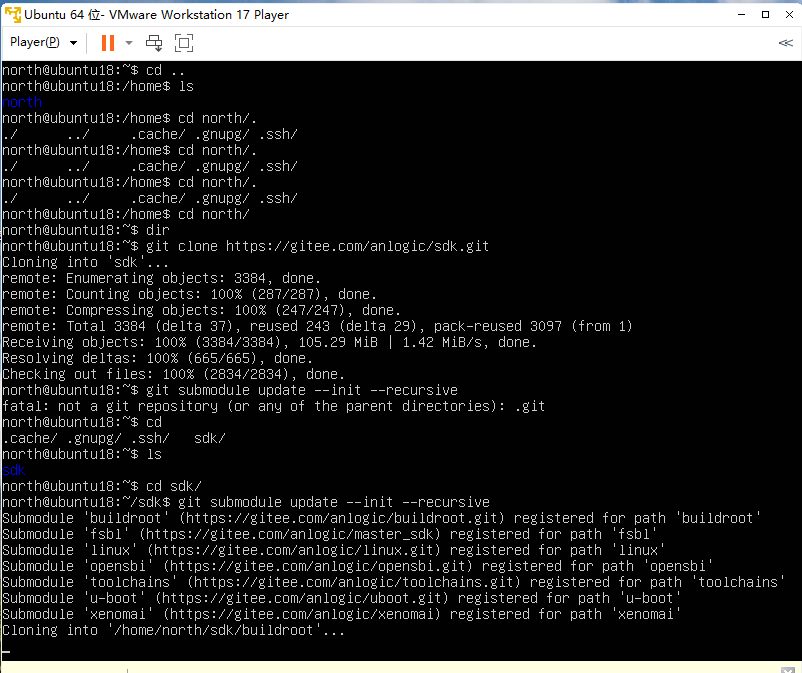

下一步按照SDK的开发模式进行下一步开发，先安装虚机机，下载SDK

这个过程来自gitee，也是比较快的。
在随后继续进行开发。
