用ad8642构成巴特沃兹滤波器输出异常

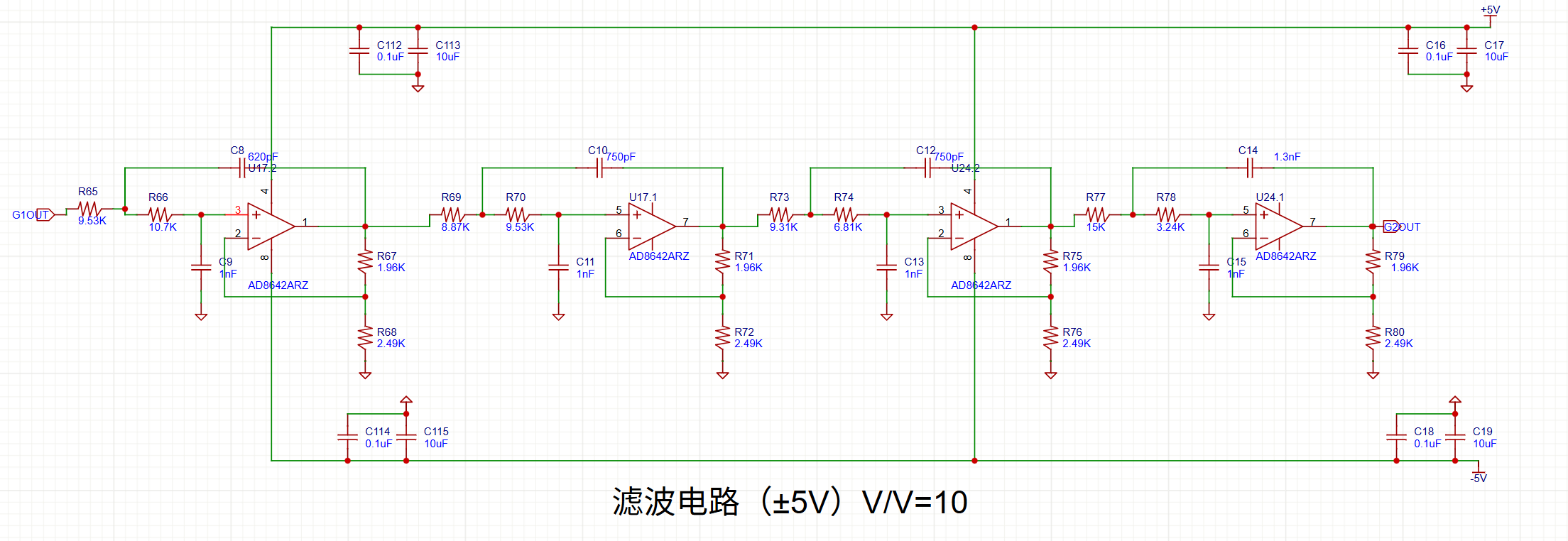

问答对人有帮助，内容完整，我也想知道答案 0 第一次在论坛上发帖，我也不知道这条帖子会在多久得到专业的指点，但我还是想发出来问一问，这个很困惑的奇怪问题。我在使用ad8642构成一个电轨±5V的四级巴特沃沃兹滤波器，用了两片，我的bom与结构是借助滤波器设计工具 \| 滤波器设计向导 \| Analog Devices完成的，仿真也ok。如图是设计的原理图。我打板实测时，上电后﹢5Vldo会迅速发热，+5V指示灯亮，-5V不亮。检查无短路，而且该正负电源在别的测试中均正常工作，说明是滤波电路的问题。我外接单电源发现基本上所有引脚都会在正电源波动，给多少电压就输出多少，所有引脚，我以为是芯片坏了，因为是淘宝买的。可是当我在立创上买了新的换上后，还是如此，在只焊接芯片的情况下上电还是如此，但检查不到短路，请各位指点一下，我真的要放弃换芯片了。但我很想知道问题所在。附上仿真文件，希望得到大家的帮助 *附件：filter_7stepButterworlth.zip 0 本主题由 liuyongwangzi 于前天 11:07 添加图标推荐
