        目前朋友在寻找无线控制的方案，另外，本身公司业务也有替换手势识别方案寻源的需求。看这个传感器是采集肌肉运动时的电信号的，有机会实现类似于手表方式贴在手腕上实现电信号采集，分析归类后转化成实际手部动作估算，甚至直接由神经网络方式实现手腕动作估算来实现手势操作，而不必像目前眼镜上使用摄像头方案的手势识别那样，一直抬着手操作（眼镜摄像头一般FOV不算大，只能手抬到摄像头前才能识别），既显得傻，操作时间长了，操作人也会很累。

         因此一看到eepw上有这个测评，就立马申请了这个案子。

         ps：最近meta发布的ai眼镜，也上了心肌电手环，可以做到手指四向操作（即识别拇指运动和食指运动），也为研究的可行性提供过了信心。

下单至开箱

     在收到测评申请通过的信息后，就第一时间跑到得捷下单了，下单后的一周时间，我便收到了国内顺丰发件的消息，第二天回到家便看到了快递（得捷这点改进值得点赞，以前跑得捷，要么一周，要么两周，时间完全随心情，这两年改进了不少，时间稳定在一周了）。

        由于当时太急着想看硬件，便急着拆开查看，忘了拍开箱照了。

        拆开后，映入眼帘的便是皮筋伸缩带，这一看就是我需要的东西，类手表形式的结构。

硬件分析

心肌电检测小板

      这块板子最大的特点是两测开了两个近似长方形的小孔，方便伸缩带穿过。

        板子上的走线不是特别清晰，不过从打孔位置看，至少有两个电极的线路是比较清晰的，还有一个大概率是刚好从耳机座子下面打过孔导通的。

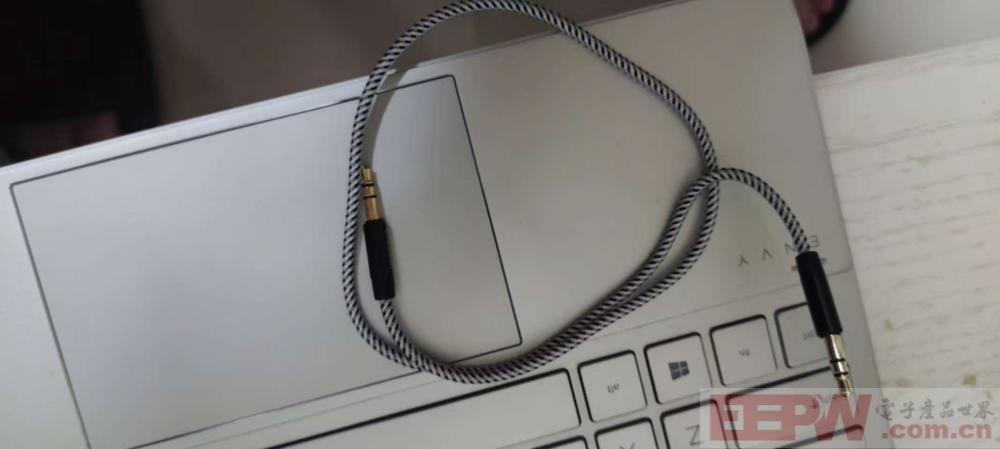

3.5mm耳机线

        暂且这么叫吧，因为实在是太像了，镀金的插头，经典的三段式插头，而且检测小板和信号放大板的座子，明显就是耳机座子。由于心肌电检测小板上有3个电极，而耳机线也只有3个连接线，因此初步怀疑这三根线是直接接到电极上去的（后来拿万用表测导通，发现确实是三个电极对应耳机线的三个脚），耳机线大概率没做包地处理（由于只有三个脚，那也就没包地了）。

信号放大板

      有三个封装一样的器件，看起来像是LDO，但不知道为什么会上三个。另一颗芯片丝印写着TI 38 I333，个人猜测是这个主板的核心器件，具体是哪家的方案还真不清楚，查出来最接近的是INA333，但此方案只需要一个供电即可，也就是说，只要一个LDO就可以保证正常工作，可能性不大。

转接线

      这根线很符合常规使用的定义，黑色的地，红色的电源，其他颜色的信号线，一目了然。可惜这块板卡最初的设计是接arduino上调试的，而arduino板卡的连接座是2.54的金针母座，配的线也是母口，没有更多的转接，也就意味着搭配使用，自己还需要去找一些金针转化一下才能使用

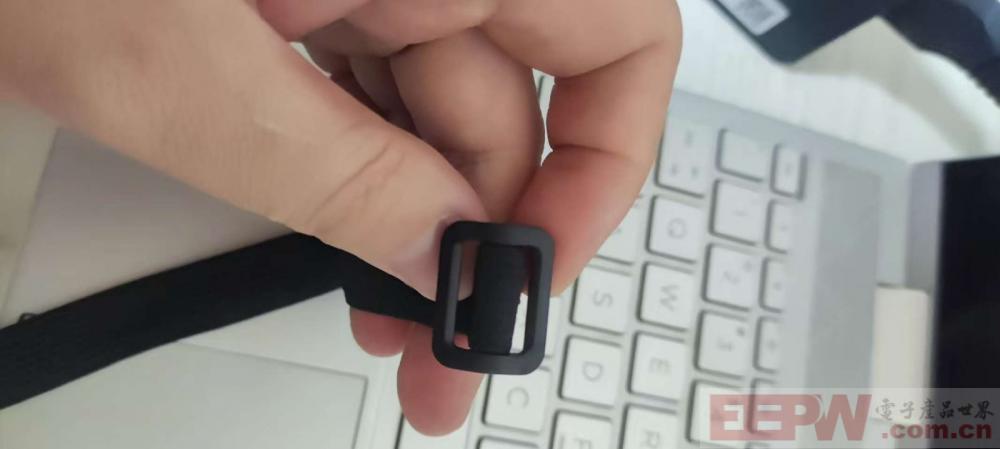

伸缩带

        这个就有点意思了，兼顾了成本和实用性。采用最简单的书包背包带的结构设计的卡口，再缝上裤子上常用的伸缩带，就可以直接使用了，而且试了一下，力度刚刚好，戴在手上并不会有明显的异物感。

总结

     总的来说，这块板卡十足的体现了极客风，设计上尽量少用定制件，更多的使用通用料，以确保成本不会过高。另外，在佩戴舒适度上，明显下了功夫，是一套不牺牲效果的前提下，尽可能降低成本的好板卡。
