本文档的主要内容详细介绍的是Protel PCB设计入门及实训教程免费下载包括了：一、PCB设计简介，二、Protel DXP SP2软件基本配置，三、PCB工程项目文件操作，四、PCB制板基础，五、Protel 基本操作
一、PCB设计简介

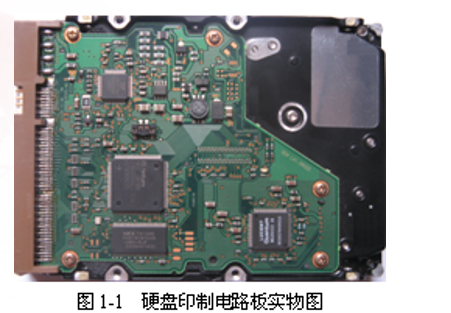

图1-1所示为一块硬盘印制电路板实物图，从图上可以看到各种元器件、集成电路芯片、PCB走线、接口及焊盘等，这种上面有电阻、电容、二极管、三极管、集成电路芯片、接插件、PCB走线以及焊盘等的板子即为印制电路板。
学习PCB设计的最终目的就是完成印制电路板的设计。
PCB设计流程主要如下。
⑴设计原理图。利用Protel2004提供的各种原理图设计工具和各种编辑功能，完成原理图的设计工作。
⑵产生网络表。网络表是联系原理图和PCB之间的纽带，一般在原理图设计完毕要产生网络表文件，它是原理图设计的结束，也是PCB设计的开始。
⑶PCB设计。通过网络表调用原理图中的元器件，合理地进行布局，并进行PCB布线，实现PCB设计。
Protel是进入我国较早的CAD软件之一，目前已成为众多电子设计者的首选入门软件。
Protel 2004是一款基于Windows NT/2000/XP操作系统的完整板级设计软件，支持最多32个信号层，16个电源地线层和16个机械层；具有强大的前端将多层次、多通道的原理图输入、混合信号仿真、VHDL开发和功能仿真及布线前信号完整性分析结合起来；支持高速电路设计，具有成熟的布线后信号完整性分析工具；提供完善的混合信号仿真、布线前后的信号完整性分析功能；SP2以上版本支持多种语言（中文、英文、德文、法文、日文）等。
