工程作者：奇奇爱上单片机

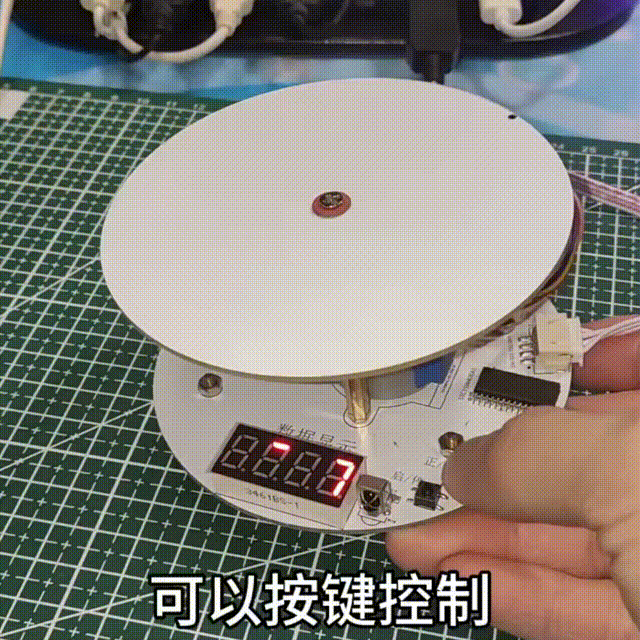

这，是一个电动旋转展示台！
动图来源@抖音：宇宙最萌奇奇先生
DIY成本15元左右！
目前，项目已全开源！本文旨在分享其【功能】【软硬件设计方案】【开源网址】
-
2种控制方式：按键控制、红外遥控器控制
-
支持正转、反转、停止转动
-
支持0-9档转速调整
-
数码管带有动画显示、转速显示
-
支持掉电存储
小编OS:
这个0-9档转速我爱了!
如果我也做一个这样的转盘~~~以后有好看的项目就能放这上面拍了！！
那么，它具体咋设计出来的？
硬件部分，由两块PCB板组成——底板(主控板)、转盘。
1.1 底板

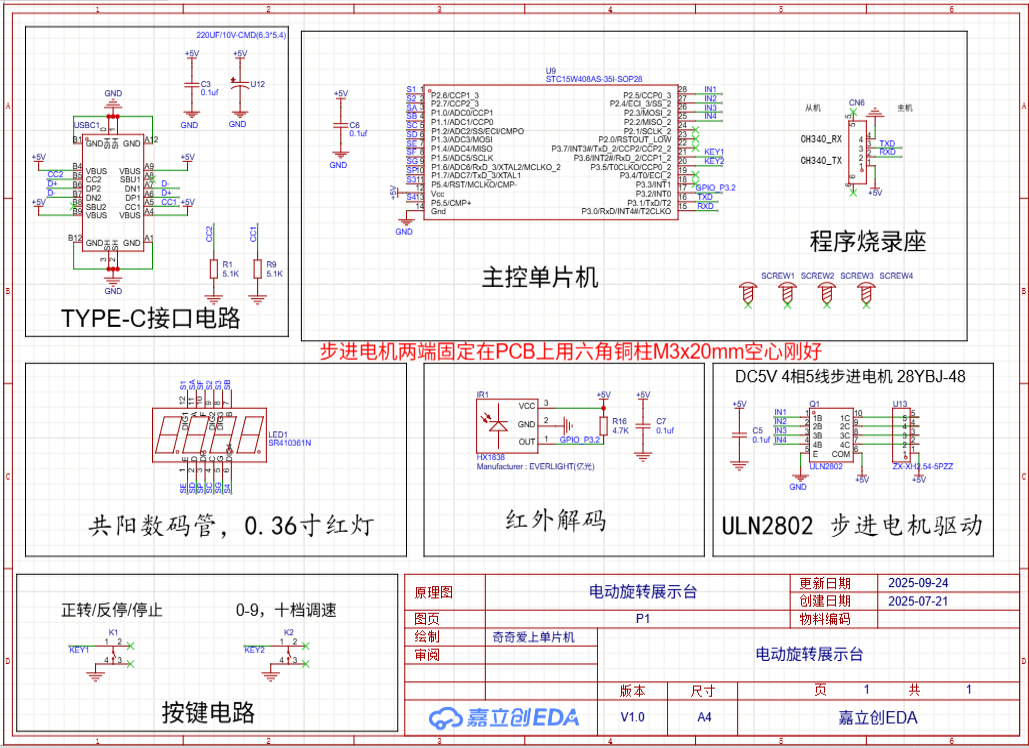

原理图

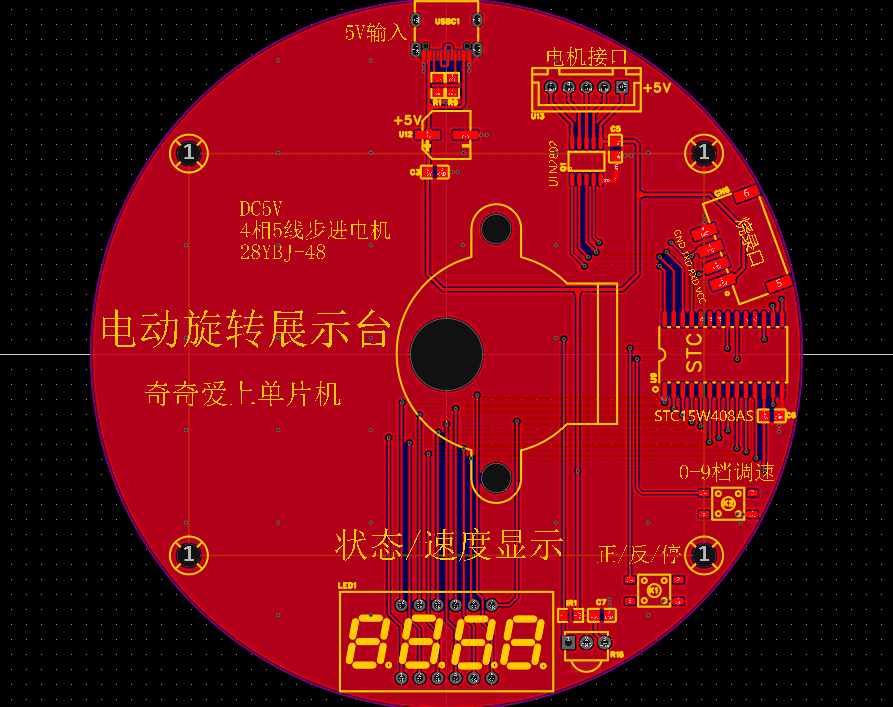

PCB图
1.2 转盘

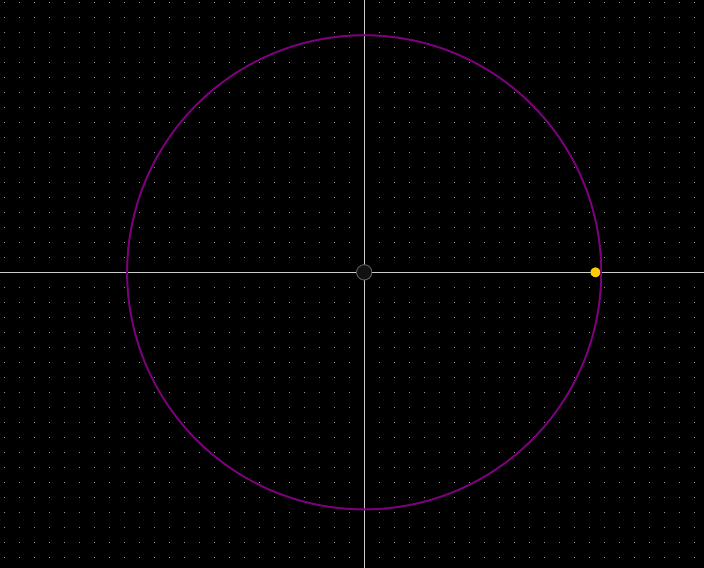

PCB图

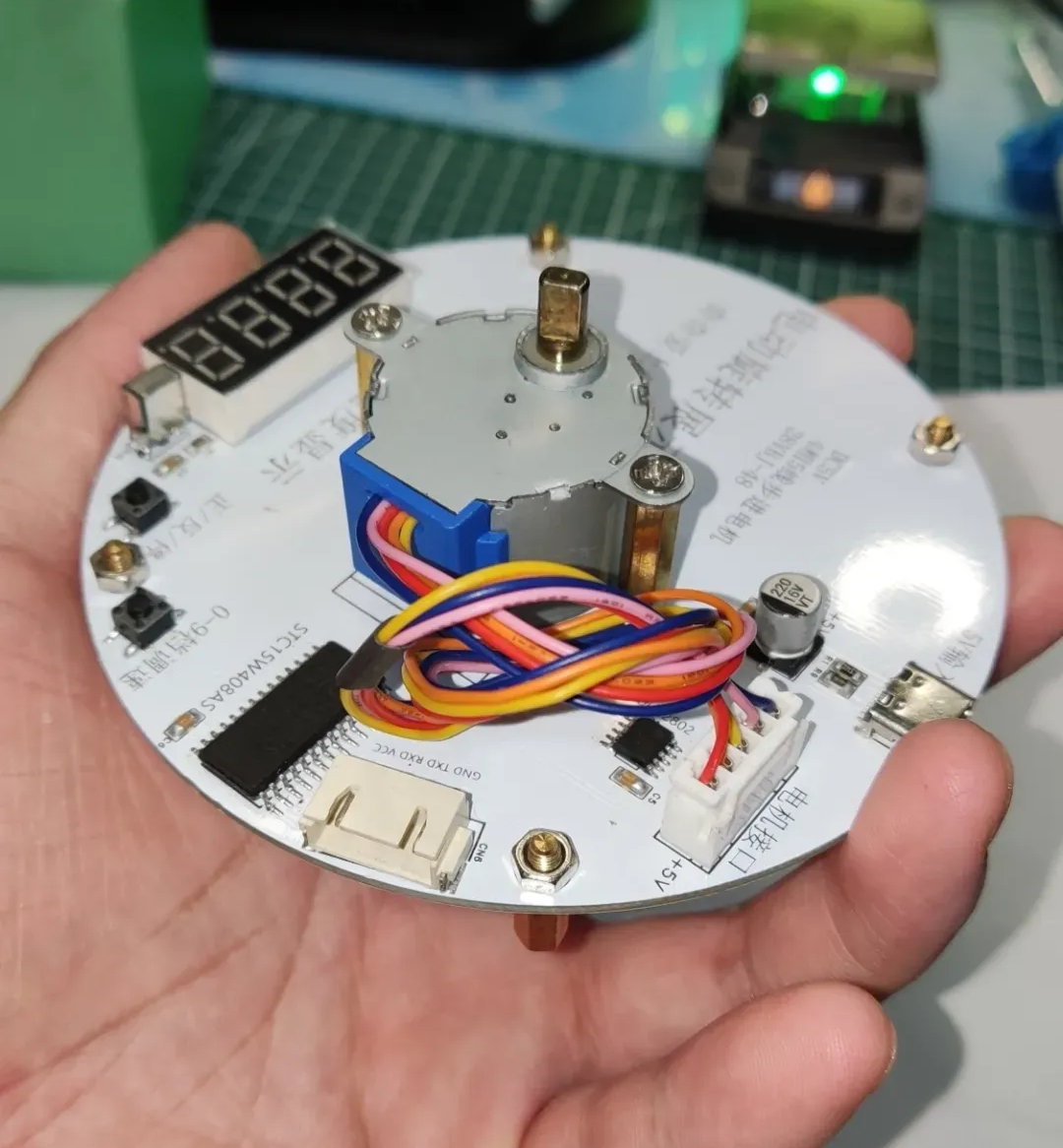

1.3 实物图
两块PCB通过步进电机和3mm-5mm联轴器连接
-
单片机型号：STC15W408AS
-
DC5V 4相5线步进电机
-
28YBJ-48 28BYJ48 减速步进电机
-
设计软件：嘉立创EDA专业版
-
电路板尺寸支持免费打样
-

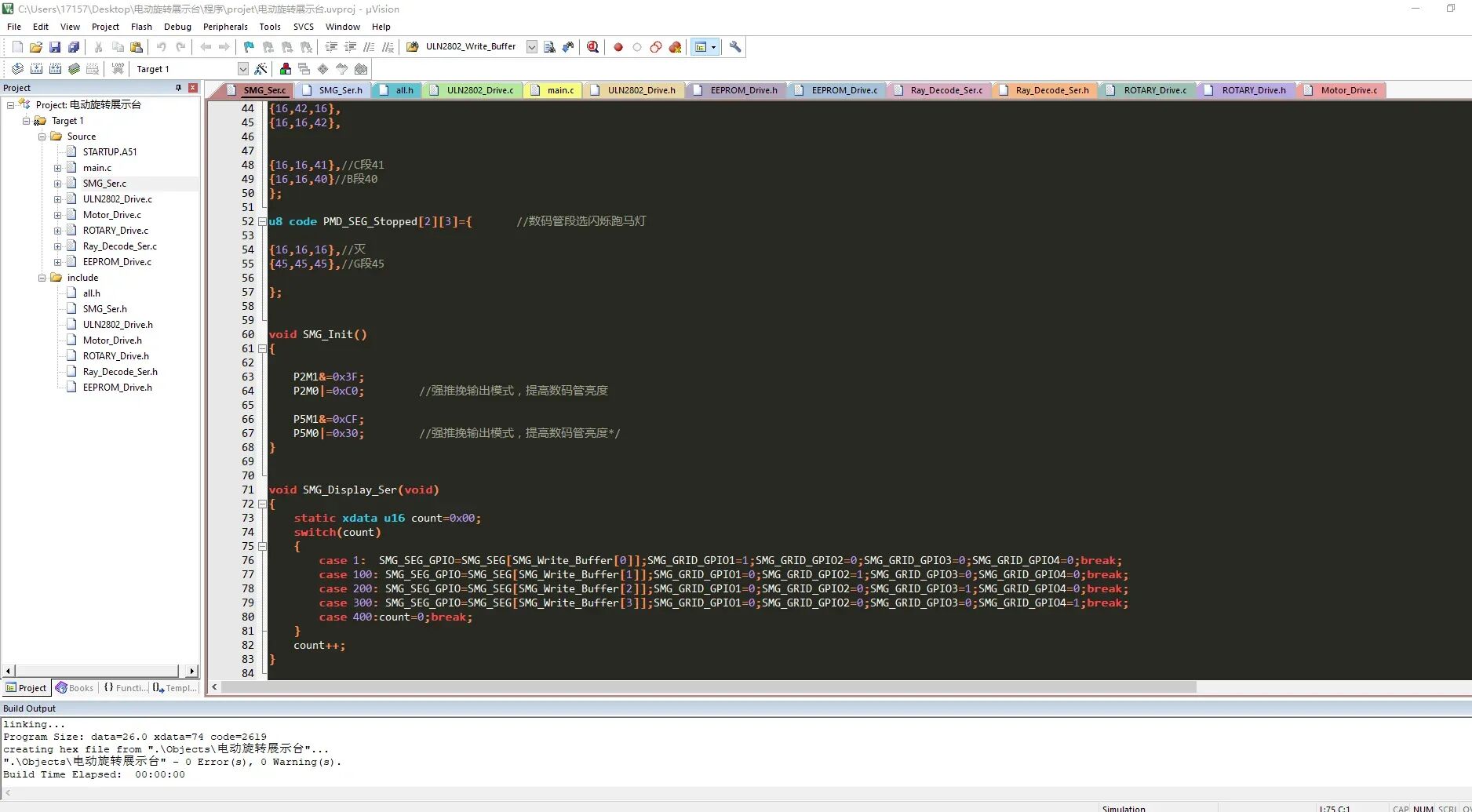

C语言源代码和PCB都开源了；程序采用框架式模块化编程，可快速移植
-
AiCube-ISP-v6.95Z.zip 是STC单片机烧录软件
-
烧录程序时一定要选内置IRC=30MHz
-
IRC调试模式改为，“不调节，使用内部预置的频率”
-
复位脚设置为io口
-
去掉勾选下载用户程序时擦除用户EEPROM区
开源网址：https://oshwhub.com/liujianqi1688/dian-dong-xuan-zhuan-zhuan-pan
